3D принтер BeAM Magic 800

Топовый, адаптивный, крупноразмерный

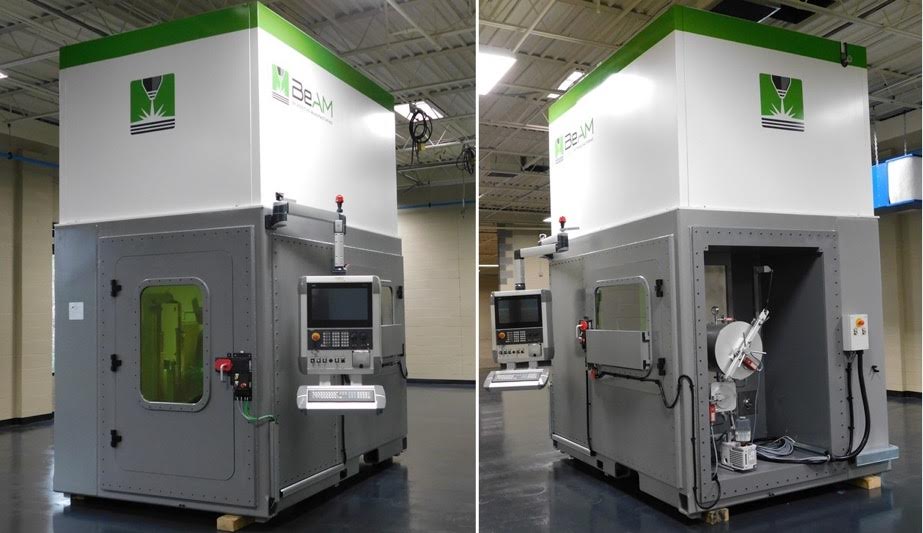

MAGIC 800 – это 5-координатный комплекс для лазерной газопорошковой наплавки металлических порошков DED компании BeAM группы AddUp.

Описание

Комплекс используется для осаждения материала при помощи направленного энергетического воздействия (лазер), инертных газов, мелкодисперсных металлических порошков для получения деталей из реактивных и не реактивных металлов и сплавов. MAGIC 800 используется для проведения следующих работ:

  • ремонта
  • добавления конструктивных элементов деталям, полученным другими технологиями

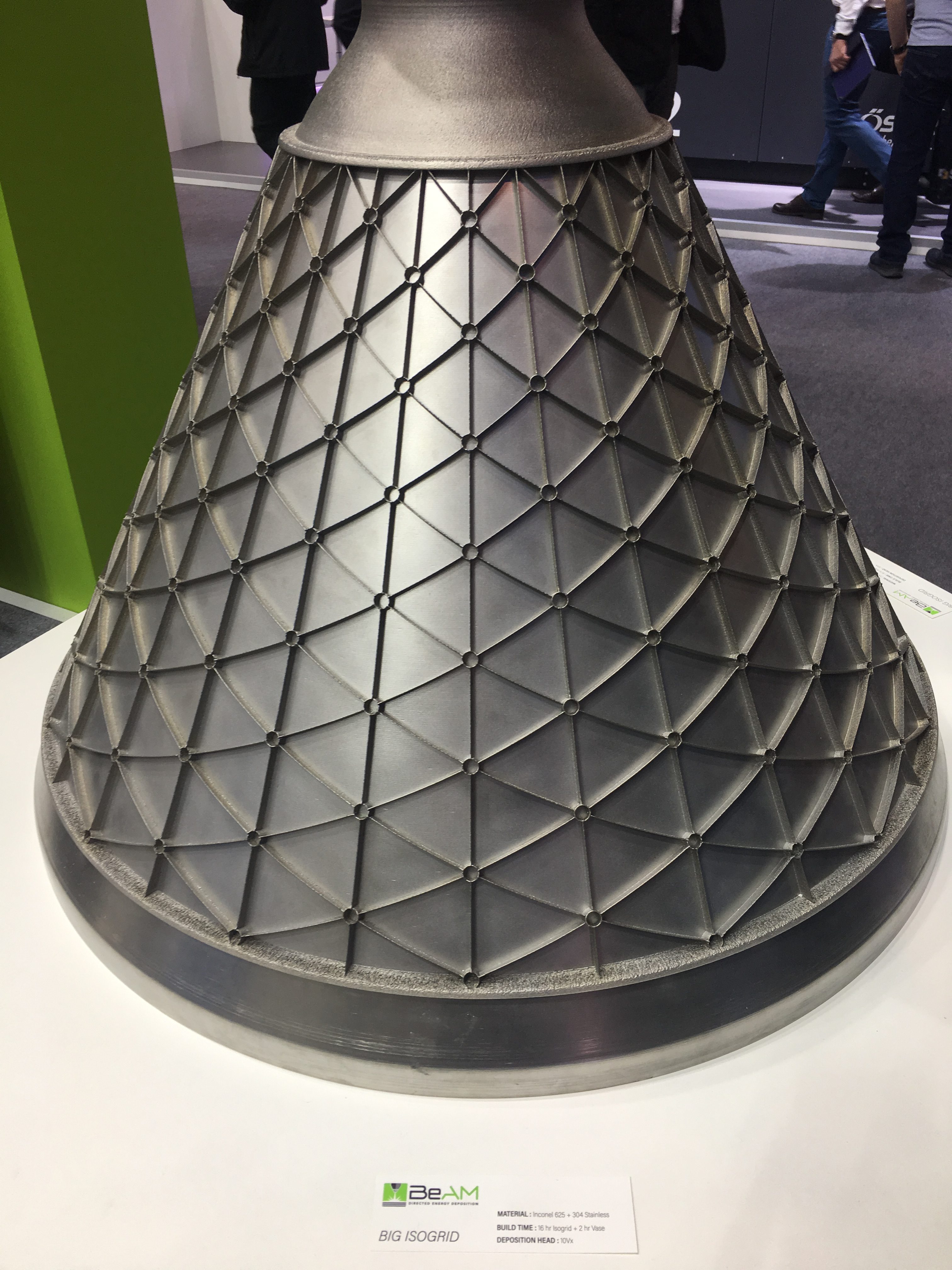

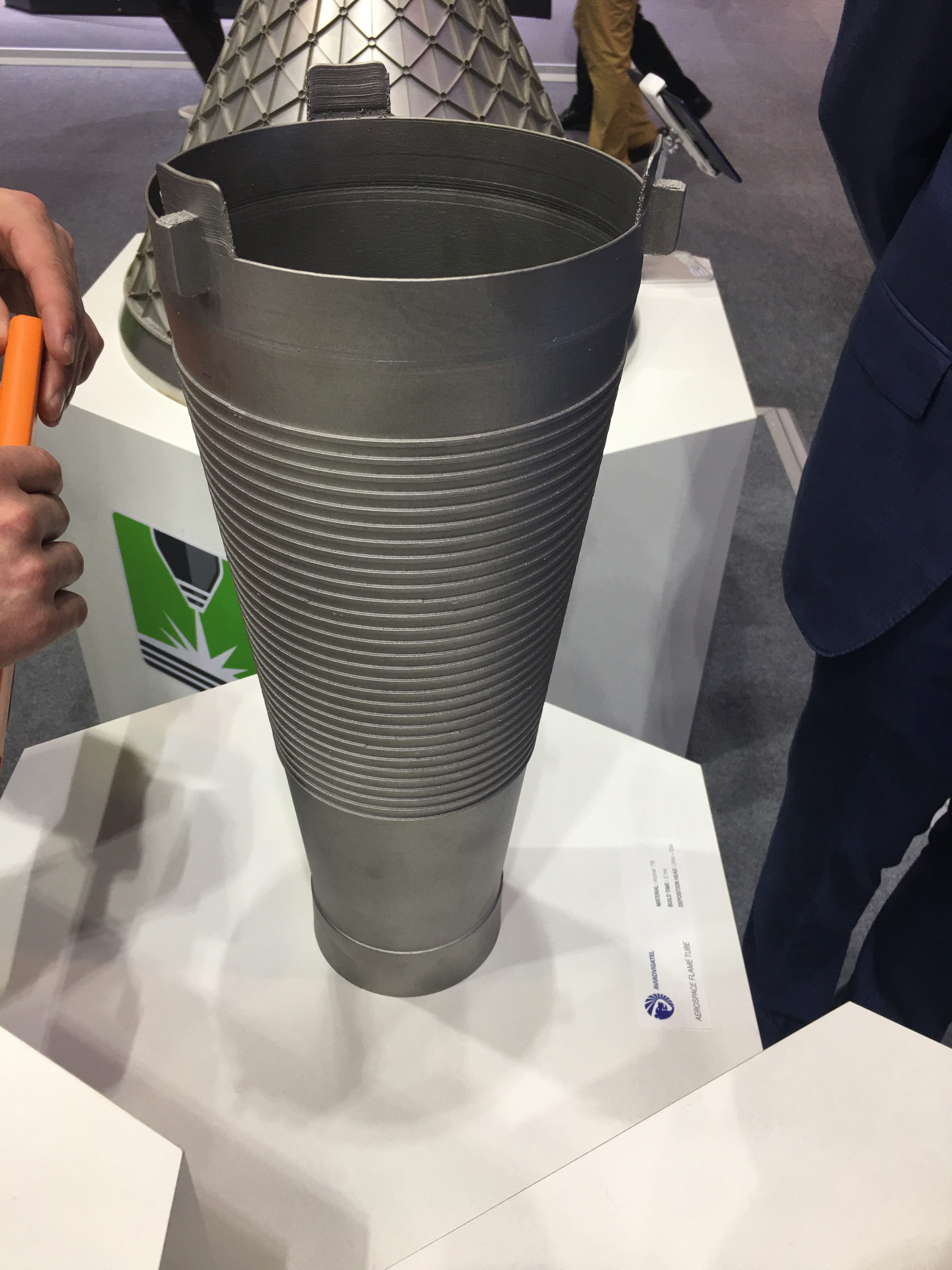

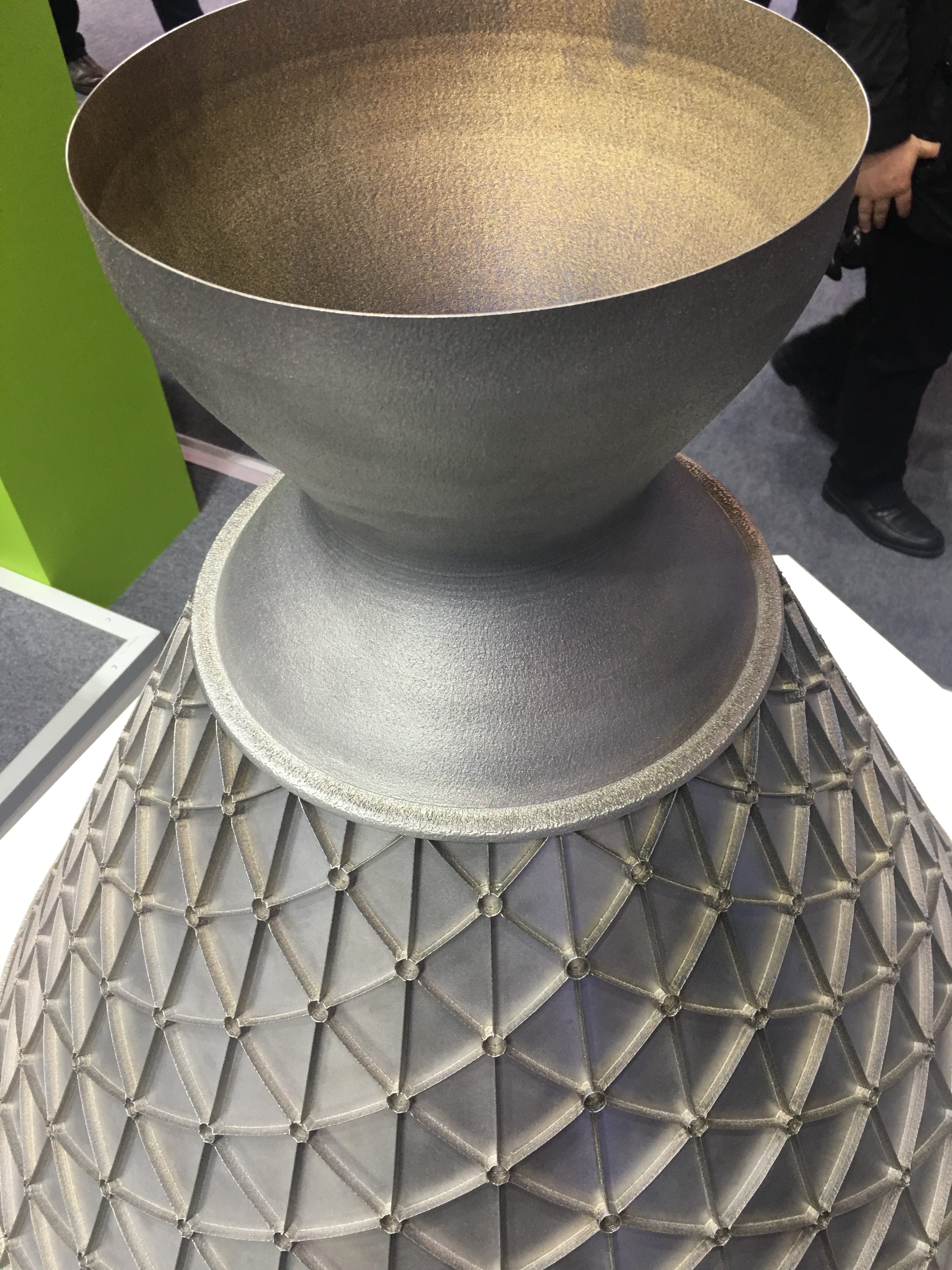

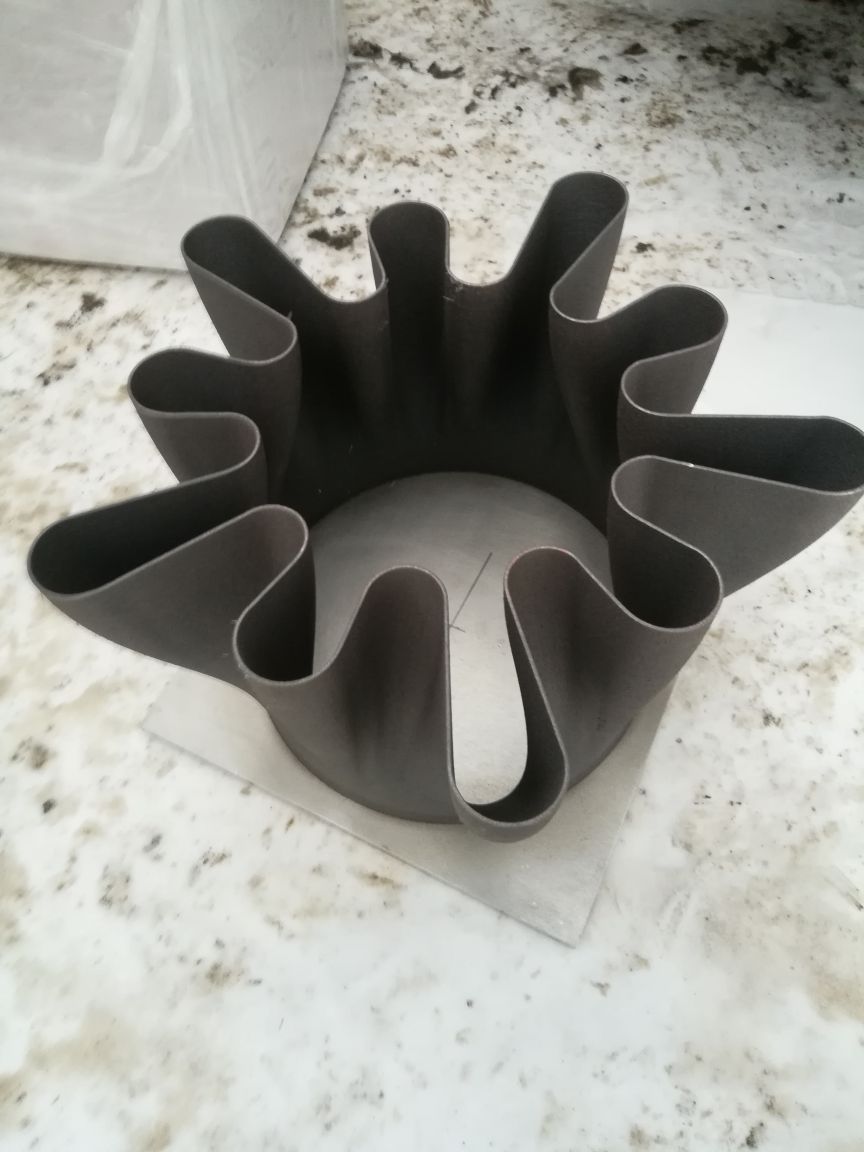

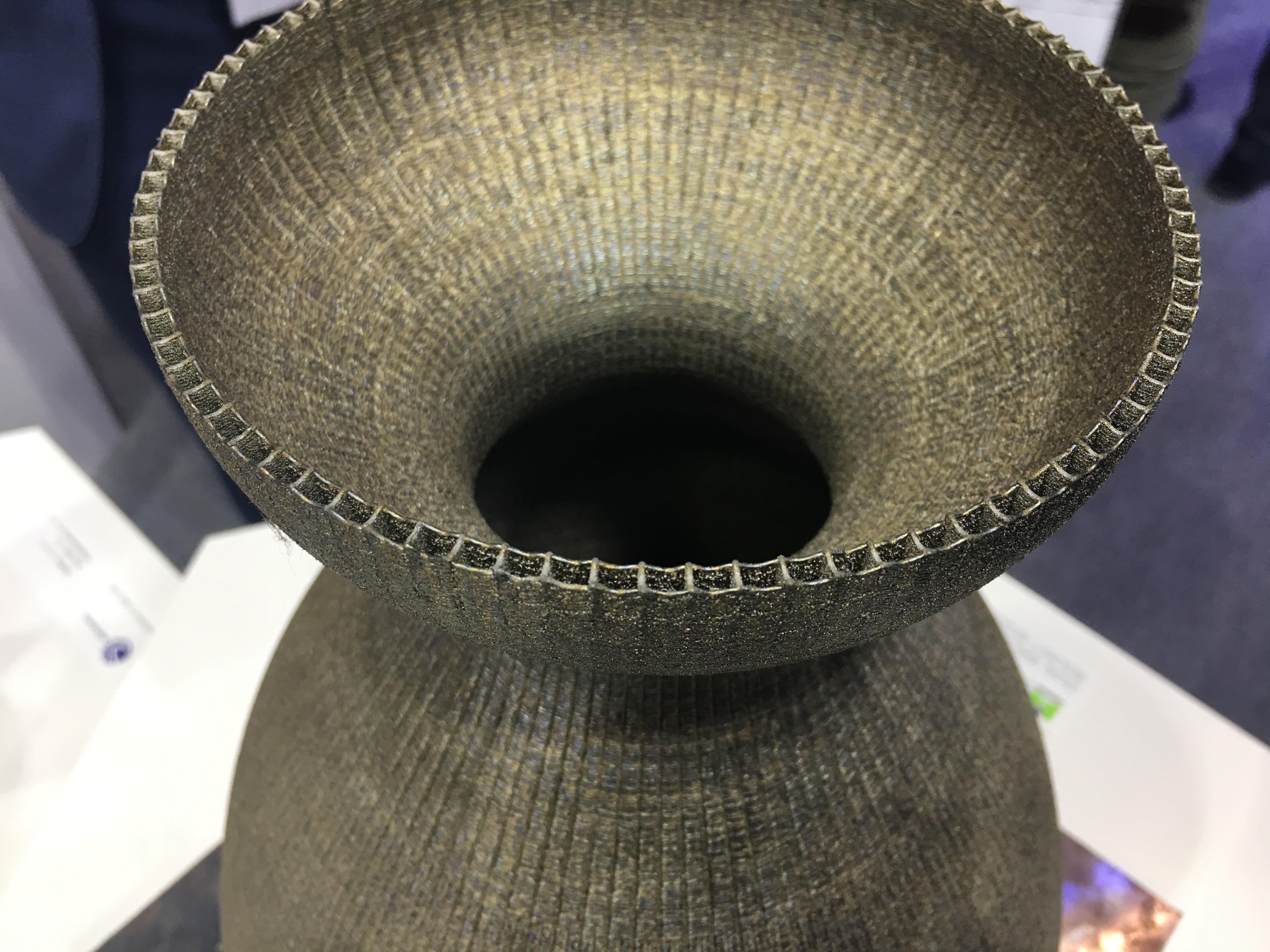

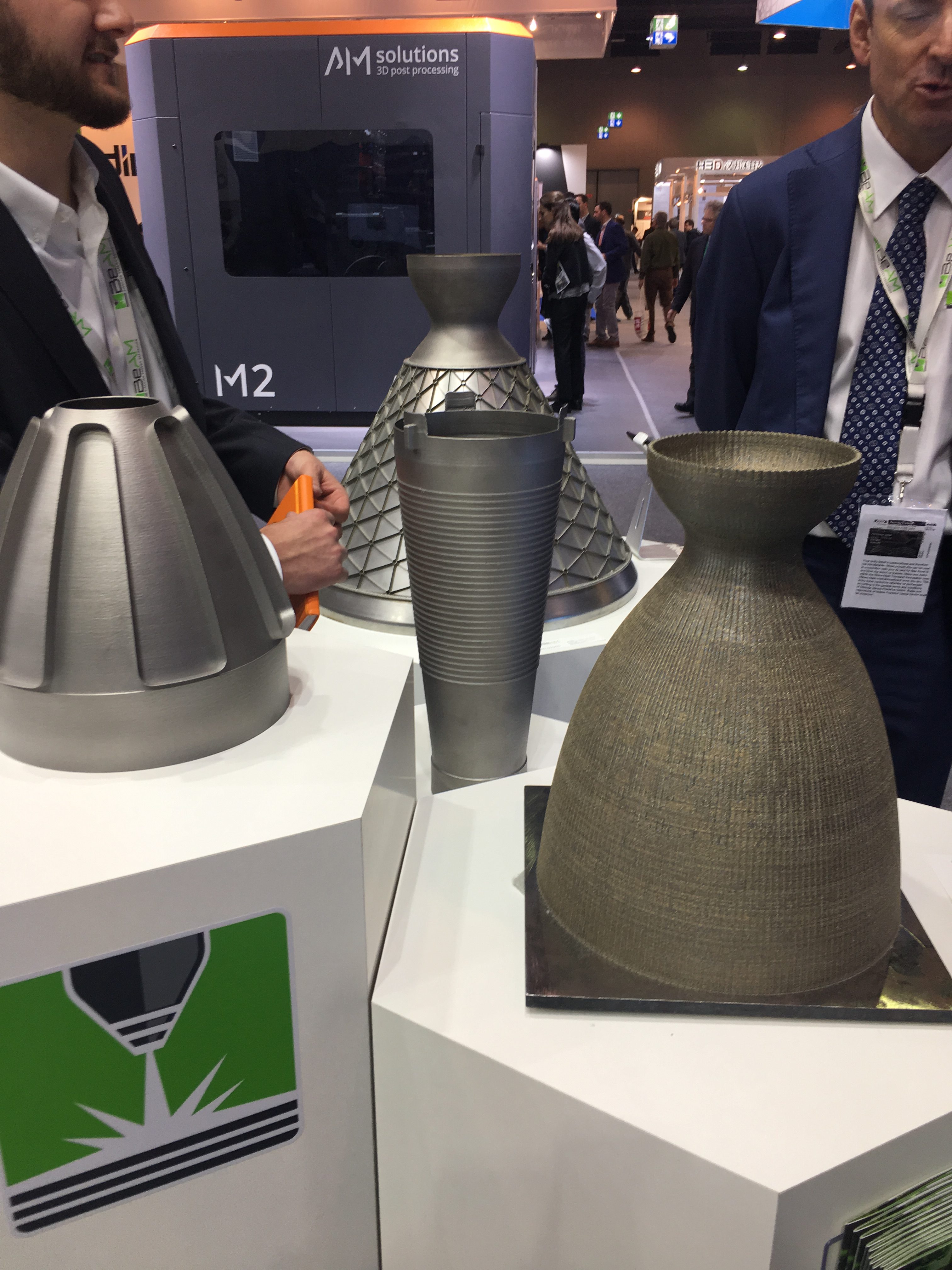

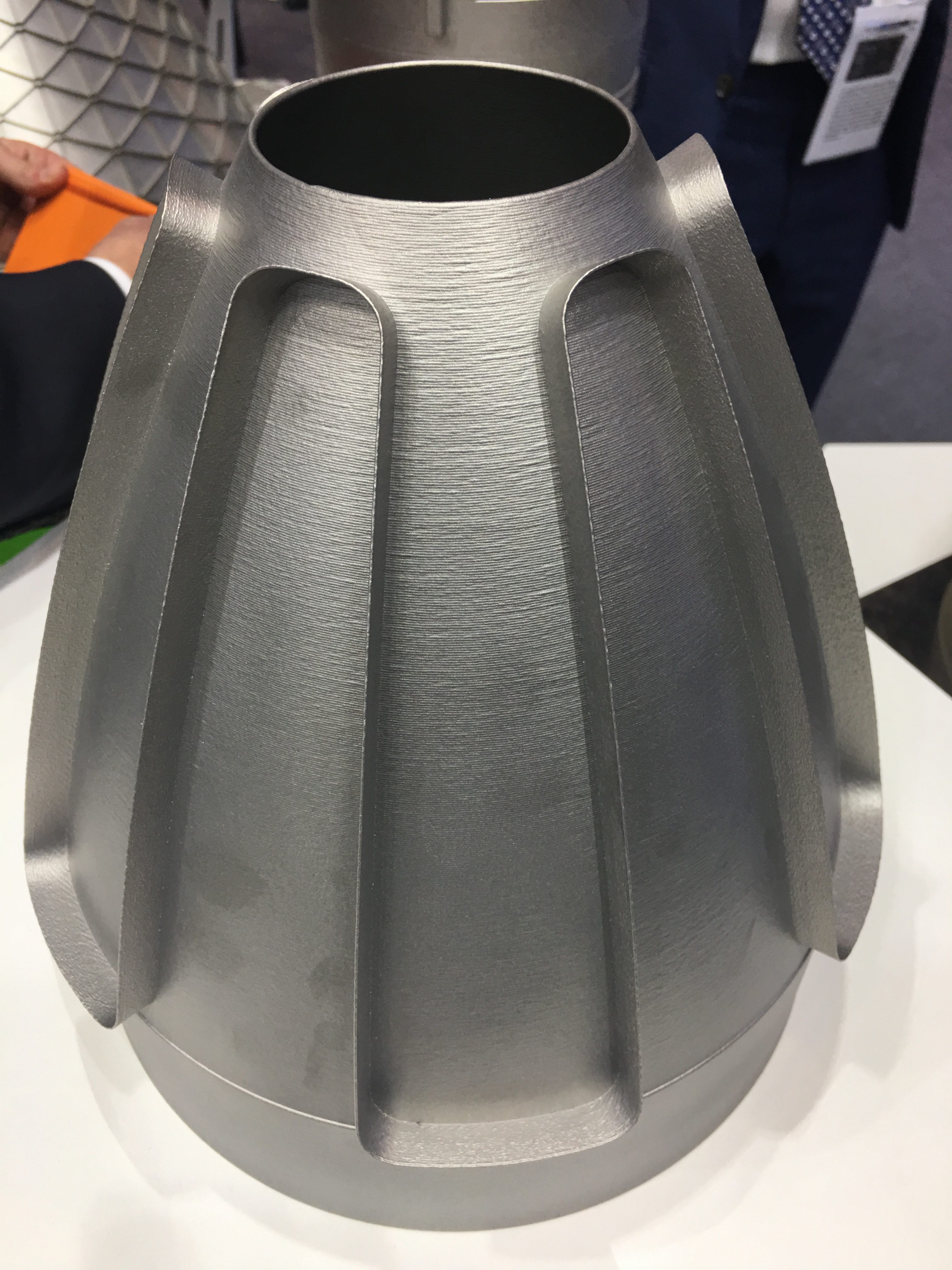

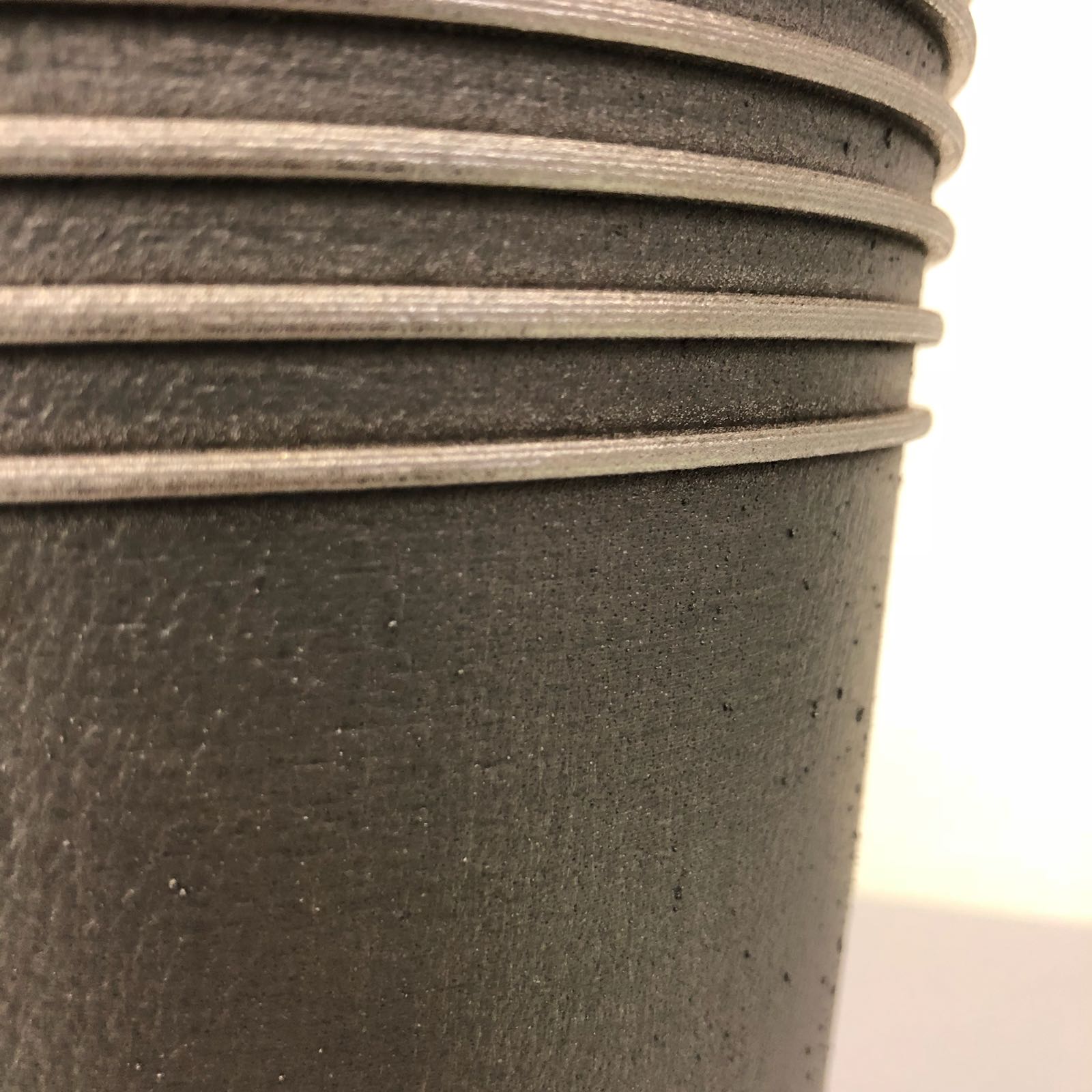

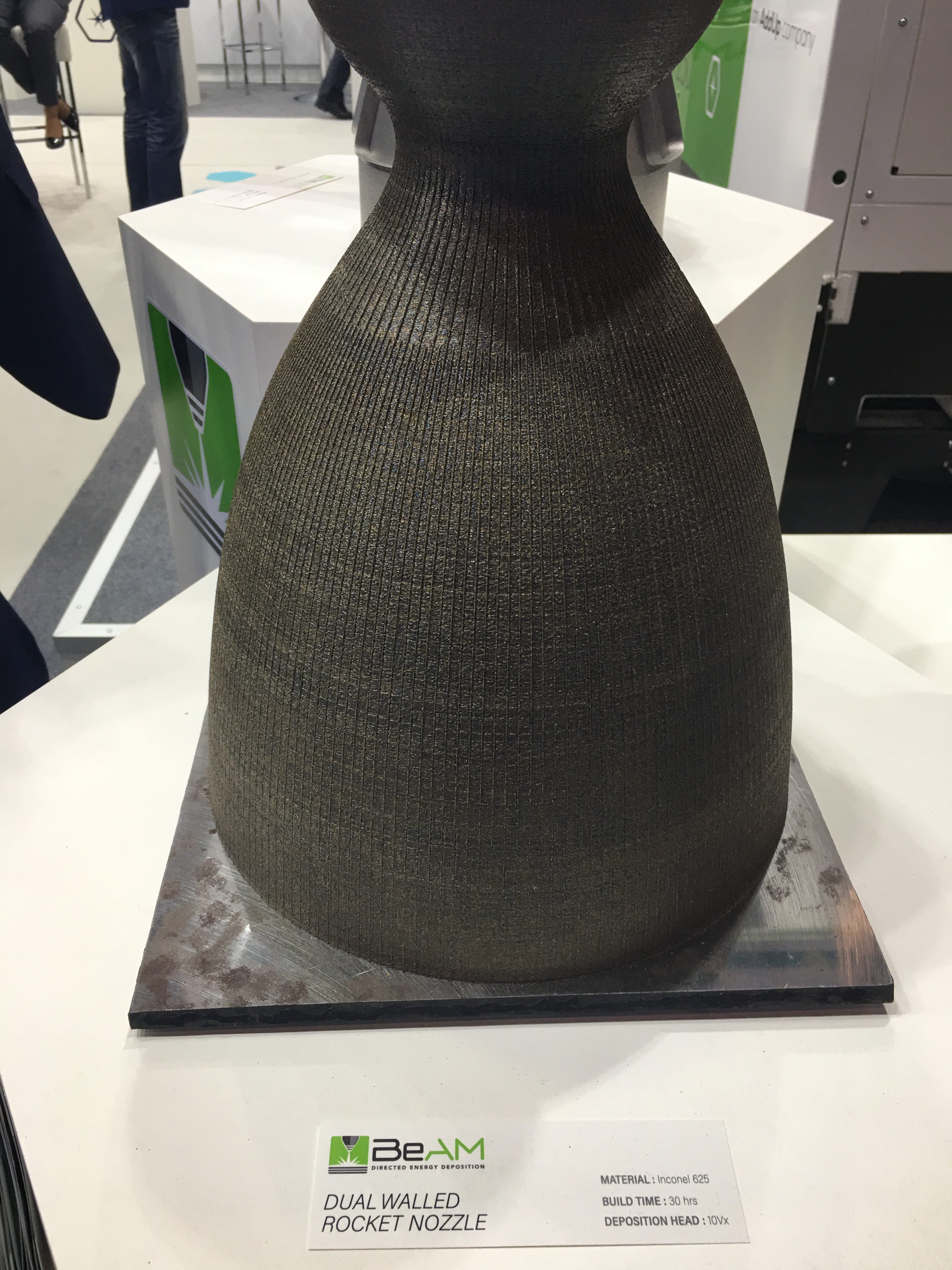

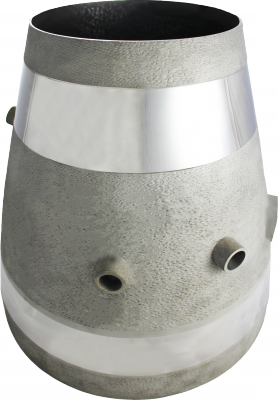

  • создания деталей сложных форм.

MAGIC 800 имеет открытые настройки для возможности использования порошковых металлических материалов сторонних производителей, в том числе российского производства.

$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$

Характеристики

TeхнологияDED/LMD
ПроизводительBeAM
ПрименениеПроизводство
Размеры камеры построения1200 x 800 x 800 мм
Камера с контролируемой атмосферойналичие
5-и осевой рабочий столØ600 мм
Ось В±110°
Ось СN x 360°
Максимальная загрузка стола300 кг
Лазер базового пэкиджа2 000 Вт, производство компании IPG

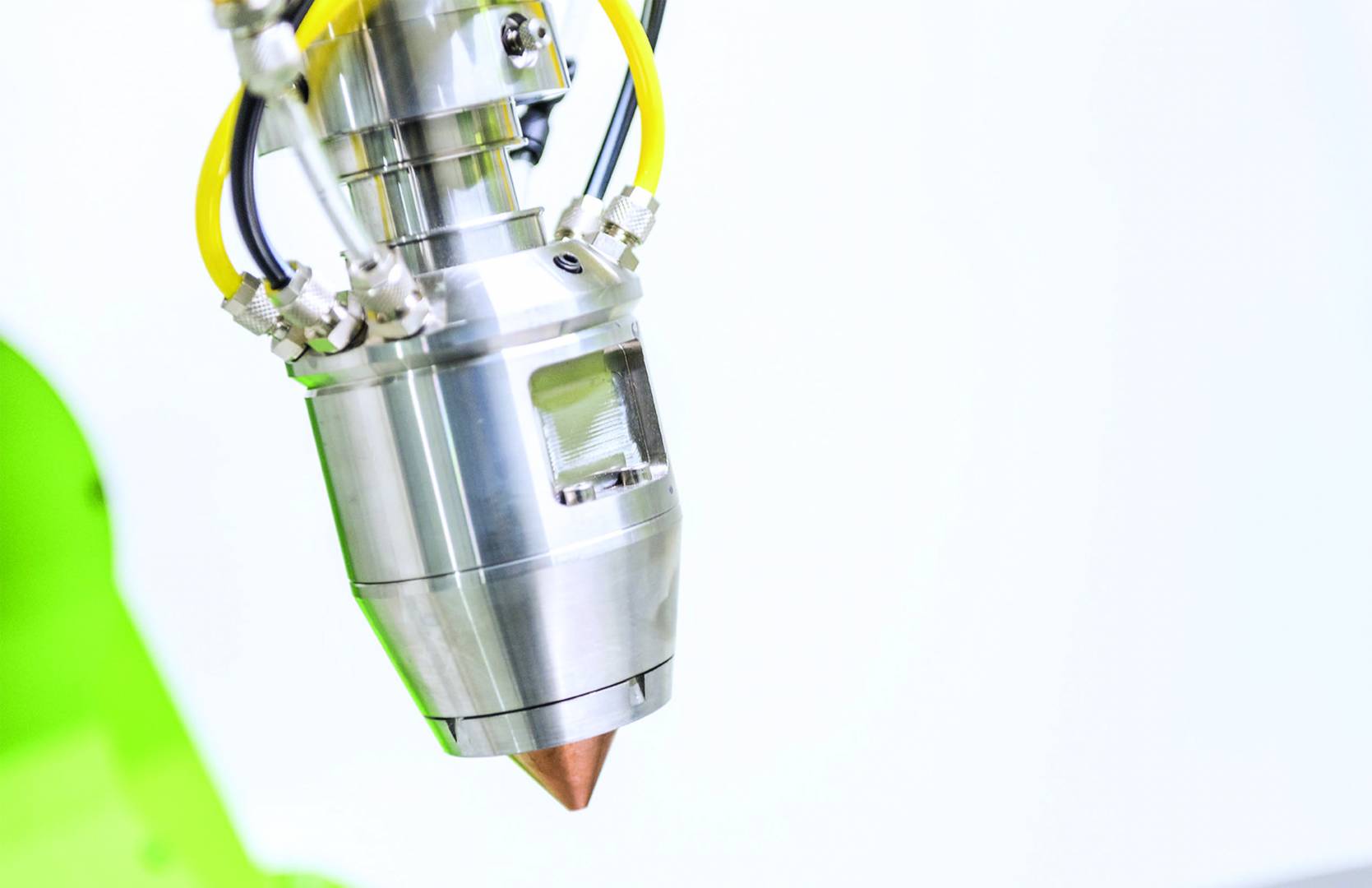

Осаждающие головки10 Vx: ширина - 0,8-1,2 мм, точность - ±0,1 мм, скорость печати 10-70 см3/час, мощность лазера - 200-1000 Вт
24 Vx: ширина - 2,0-2.4 мм, точность - ±0,2 мм, скорость печати 50-280 см3/час, мощность лазера - 400-2000 Вт
Система мониторингаоптическая и инфракрасная камеры
Измерительный щупRenishaw с ручной сменой и с управлением от ЧПУ
Система подачи порошкадо 5 питателей по 1,5 л каждый
ЧПУ управленияSIEMENS 840D
3-х координатный рабочий стол700 x 500 x 1 400 мм (опция)
Электропитание440 В (3фазы, T+N)
Вес установки13 000 кг

Общее описание

Базовый станок:

  • Механически сваренный трубчатый каркас
  • 5 осей
  • 6 регулируемых опор
  • 2 смотровые дверцы
  • Герметичная камера
  • Осаждающая головка
  • Панель пользователя

Внешние устройства:

  • Устройство подачи порошка
  • Лазер
  • Охладитель лазера
  • Охладитель линейного двигателя
  • Воздухоочистительная система
  • Электрический шкаф

Безопасность:

  • 1 класс безопасности
  • Герметичная камера для защиты от порошка
  • Защитная блокировка дверей

Программное обеспечение

Для импорта, редактирования 3D-моделей, подготовки к построению изделий, а также управления установкой используется открытое программное обеспечение PowerMill Additive, разработанное совместно с Autodesk:

  • чтение данных 3D модели
  • интегрированное управление материалами и параметрами построения: подача порошка, мощность лазера, мощность потока инертного газа, скорость рабочих перемещений сопла
  • управление всеми механическими узлами в установке
  • расчет времени изготовления
  • различные варианты изготовления (стратегии выращивания)
  • визуализация, измерение и манипулирование с  3D моделями
  • пост-процессор для перевода УП в G-коды станка
  • возможность просмотра режимов сплавления порошков
  • открытость ПО для использования сторонних порошков
  • удаление проблемных компонентов оператором из программы рабочего процесса
  • система контроля качества нанесённого слоя порошка с возможностью сохранения фотографий слоя после процесса плавления
  • автоматическое сохранение протоколов работы программного обеспечения для управления установкой, независимо от того идёт ли процесс.
