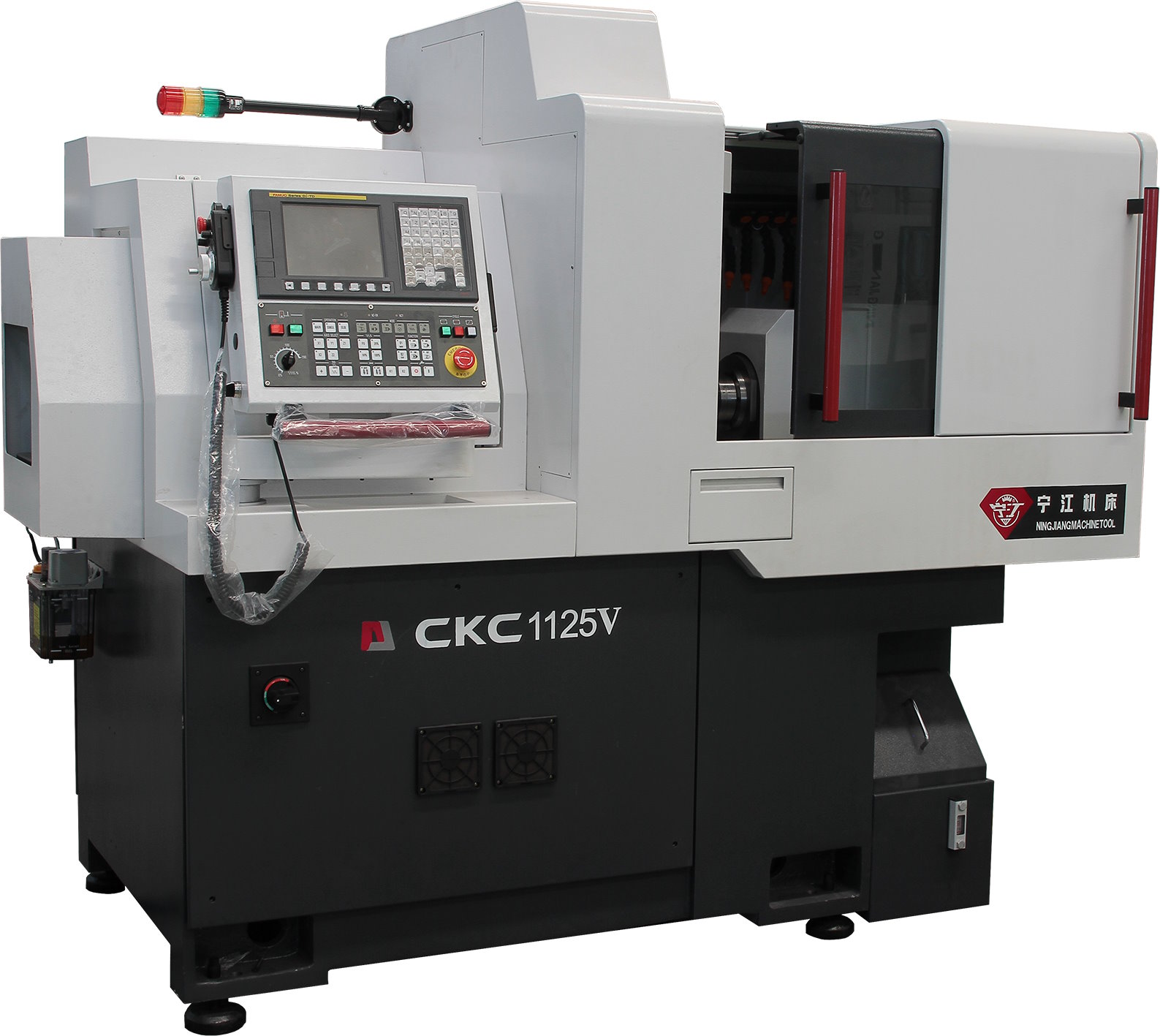

Токарный автомат Push Ningjiang CKC

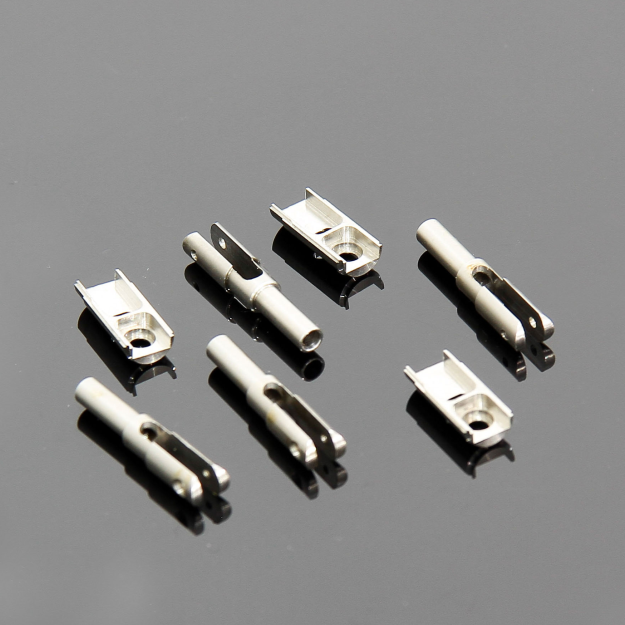

Автоматы продольного точения серии CKC оснащены двухканальной системой управления FANUC 0i-TF plus. Станки данной серии предназначены для обработки деталей типа «вал», для различных отраслей промышленности.

Описание

Продуктовая линейка серии CKC представлена двумя модификациями: IV — с четырьмя линейными и двумя круговыми осями (Z1 / C1 / Z2 / C2 / X1 / Y1) и V — с пятью линейными и двумя круговыми осями (Z1 / C1 / Z2 / C2 / X2 / X1 / Y1)

IV: CKC1112 IV и CKC1120 IV — диаметры обработки до 12 мм и 20 мм соответственно.

V: CKC1112 V, CKC1120 V, CKC1125 V, CKC1135 V — диаметры обработки до 12 мм,  20 мм, 25 мм и 35 мм соответственно.

В главном шпинделе автоматов продольного точения Ningjiang серии CKC можно выполнять токарную обработку, осевое сверление, нарезание резьбы, нарезание пазов, поперечное сверление, фрезерование, радиальное нарезание резьбы, и т.д. В противошпинделе можно выполнять точение, сверление, растачивание, нарезание резьбы. Главный шпиндель и противошпиндель могут работать одновременно, что сокращает время цикла. Станок используется вместе с автоматическим податчиком прутка. Требования к прутковым заготовкам: постоянство диаметра в пределах 0,03 мм, линейность в пределах 0,3 мм / 1000 мм).

Основные узлы и базовые опции оборудования:

• Монолитная станина для обеспечения жесткости и стабильности
• Конструкция с низким уровнем вибрации и шума
• Встроенный мотор-шпиндель для главного и противошпинеля.
• Высокоточные подшипники.
• Управление осью C с индексацией.

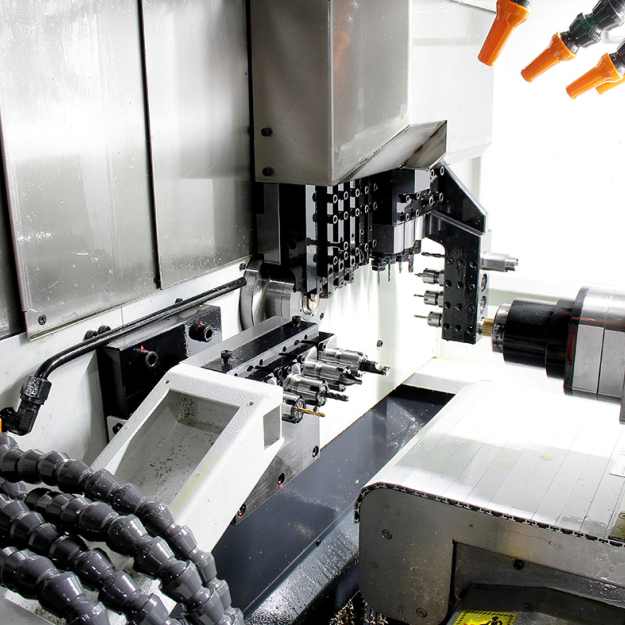

• Инструментальный суппорт с подвижной бабкой.
• Направляющая втулка с полным ходом для поддержки во время обработки.
• Модульная конструкция инструментальной платформы.
• Возможность установки вихревой головки в слот приводного инструмента (актуально для обработки костных винтов)
• Сервопривода осей X1, X1, Y1, Z1, X2, Z2.
• Одновременное управление до 4 осей.
• Встроенный абсолютный энкодер.
• Высокоточные линейные направляющие и шарико-винтовая пара обеспечивают высокую точность позиционирования и высокую скорость перемещения.
• Двухканальная система управления FANUC 0i-TD с ЖК-дисплеем и MPG-управлением.
• Полностью закрытый кожух а с окном из закаленного стекла для зоны обработки.
• Кнопка аварийной остановки для остановки станка в случае необходимости.
• Устройство блокировки шпинделя и цанги шпинделя.
• Защита от перегрузки для ползуна X1、Y1、Z1、X2、Z2 и защита от перегрузки для серводвигателя X1、Y1、Z1、X2、Z2 и двигателя охлаждения.

Опциональное оснащение
