АО «Завод Элекон»

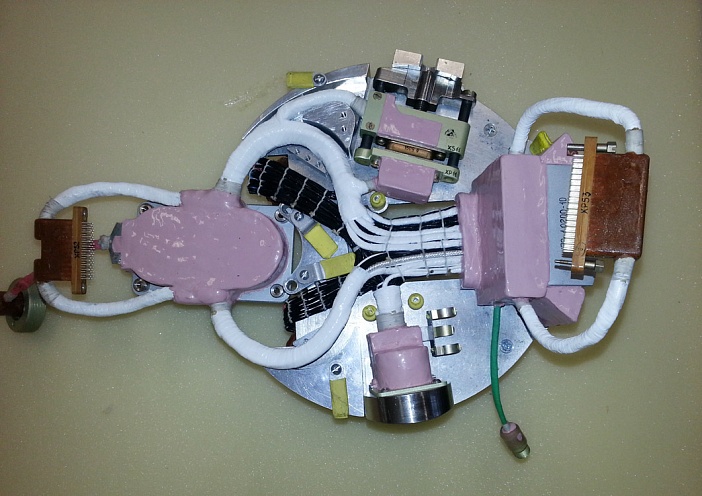

Модернизация и изготовление оснастки для выкладки электрожгутовой продукции.



Цель

Повышение эффективности инструментального производства оснастки за счет применения современной технологии FDM аддитивного производства.

Задачи

  • сократить количество конструктивных элементов
  • упростить технологический процесс производства оснастки без использования ограничений традиционной технологии механообработки
  • сократить затраты на проектирование и производство.

Результат

  • сокращение цикла изготовления в 5 раз при сохранении эксплуатационных свойств изделия
  • сокращение общих затрат на проектирование и производство более чем в 3 раза.
$$page_h1$$
$$page_h1$$
$$page_h1$$
$$page_h1$$

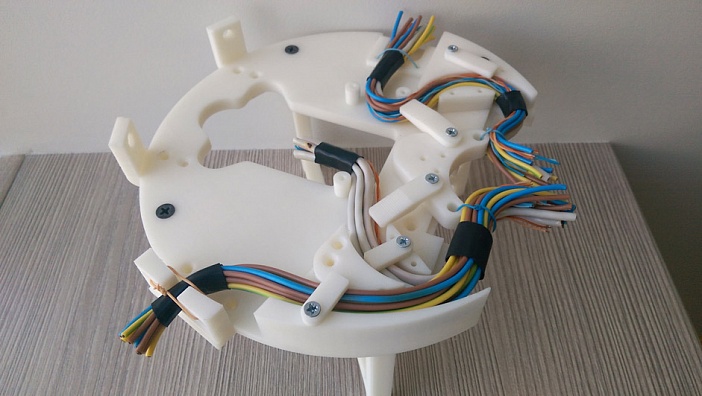

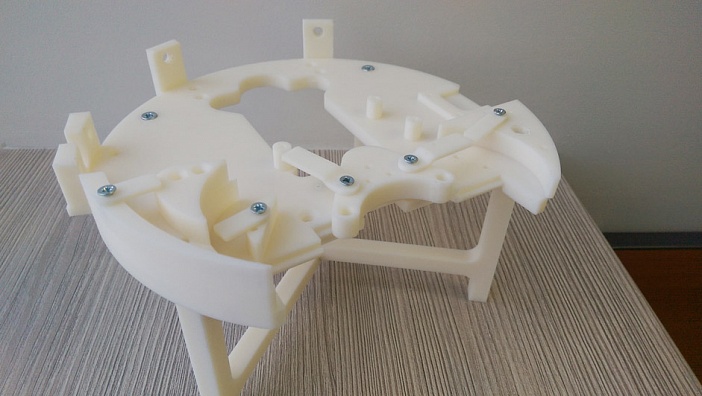

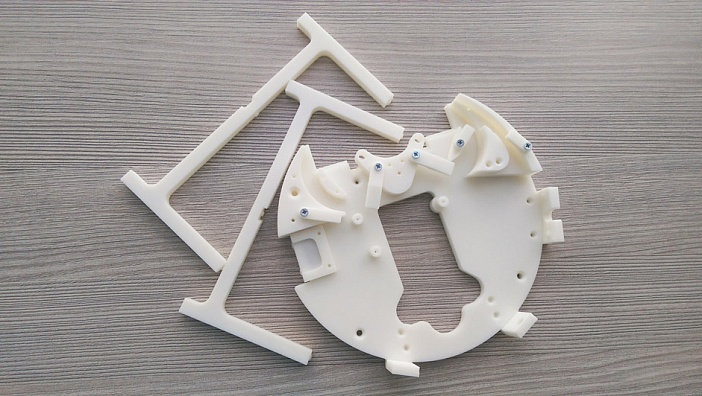

В ходе выполнения проекта нами была проведена модернизация некоторых элементов оснастки, подобраны материалы и технология изготовления. На первом этапе конструктивные элементы оснастки были изготовлены по технологии FDM из материала ABS-M30. В последующем, после проведения регламентных испытаний, наши рекомендации направлены на изготовление настоящей и подобной оснастки из инженерных и высокоэксплуатационных пластиков, например таких, как поликарбонат, нейлон, ULTEM. Только такие высококлассные термопластики могут предложить пользователям практически полноценную замену металла с сохранением эксплуатационных свойств, но с большей практичностью, простотой изготовления, уменьшением веса, а также высокой скоростью воспроизведения. Низкий коэффициент теплового линейного расширения материала ULTEM 1010 необходим для изготовления ответственной производственной оснастки и стабильности размеров при широких температурных изменениях. Химическая стойкость к агрессивным средам, температурная стабильность, высокое сопротивление на растяжение и изгиб — это отличает топовые термопластики от менее прогрессивных коллег для ответственного применения в промышленности, особенно для нужд инструментального и сборочного производства.
