Инженерные шахматы

Создание макета производственных площадей.

Цель

Произвести макетирование планировки производственных площадей на замену привычным бумажным эскизам и чертежам для одного из заказчиков с помощью аддитивной технологии.

Задачи

  • модель цеха должна обеспечить возможность вариативности расстановки оборудования, переориентации материалопотоков, транспортных проездов, учитывать особенности производства и требования техники безопасности
  • для наглядности и удобства должен быть использован масштаб 1:100, 1:50 или любой другой
  • модели оборудования могут изготавливаться из пластика одного цвета и могут быть дополнительно покрашены под цвет реальных станков, оборудования и строительных конструкций
  • в моделях должны быть тщательно отработаны элементы, характерные для каждого типа станков, кран-балок, вспомогательного оборудования, строительных конструкций
  • каждая модель должна иметь встроенный магнит (принцип магнитных шахмат)
  • должна быть использована обычная офисная доска с наклеенным планом периметра цеха и масштабной сеткой 3×3 метра под любой размер пролетов
  • доска может располагаться горизонтально или вертикально, например, висеть на стене.

Результат

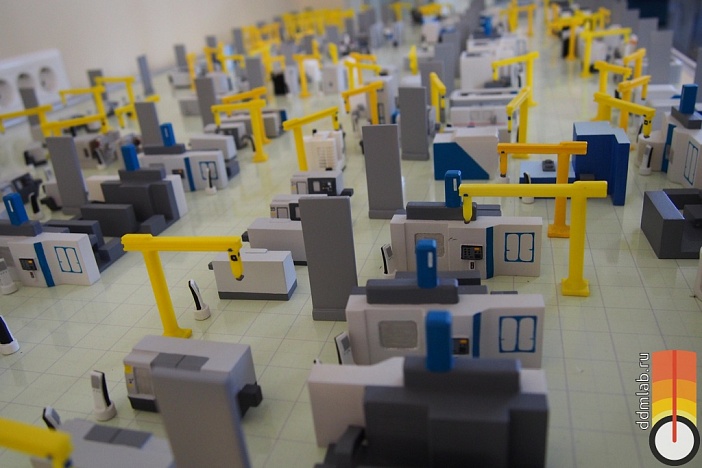

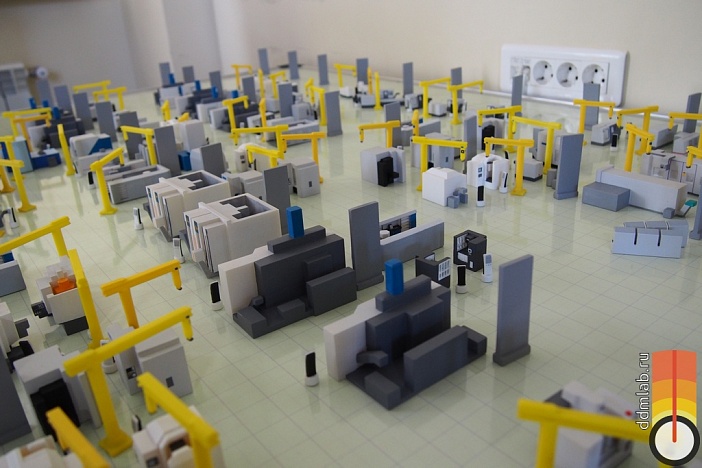

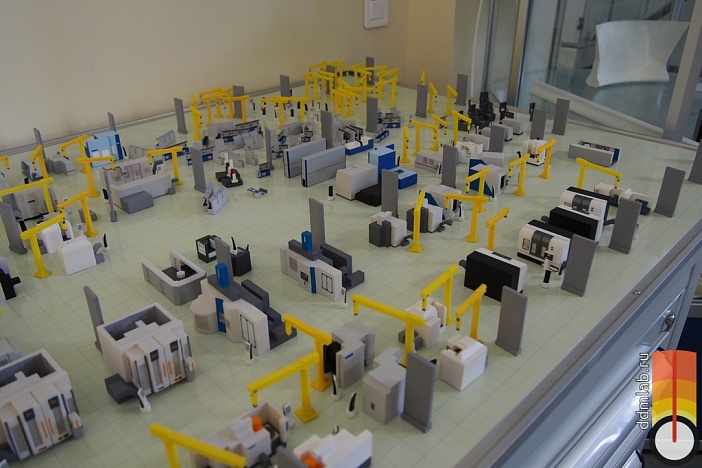

Что это дает и как с этим работать? Представьте себе, что вы технический директор или главный инженер проектов. При наличии комплекта такого промышленного конструктора вы можете легко расставлять и перемещать все его элементы, ориентируясь по масштабной сетке и границам цеха — как фигуры на шахматной доске. Любое предложение по планировке может быть тут же смоделировано и принято за базовое.

Простота и наглядность работы с таким макетом в итоге поможет найти и принять правильное решение об окончательной планировке.

И еще одно важное качество такого промышленного конструктора — весь комплект может быть изготовлен либо силами предприятия (при наличии установки быстрого прототипирования), либо заказан на стороне. В любом случае все будет сделано в весьма короткие сроки.

Таким образом, подытожим преимущества промышленного конструктора:

  • конструктор предназначен для разработки планировочных решений зданий и сооружений
  • модели станков и элементов производственных корпусов выполняются в масштабе, что позволяет точно отразить все особенности производства и получить в итоге точную картину планировки
  • в макете легко менять расположение технологического оборудования, учитывать технологические и транспортные потоки, перемещение крупногабаритных заготовок и изделий между колонн и оборудования, зоны обслуживания оборудования и т.п.
  • возможность осуществлять планировочные решения и моделирование производственной ситуации одновременно — важное отличие промышленного конструктора от моделирования на экране.
